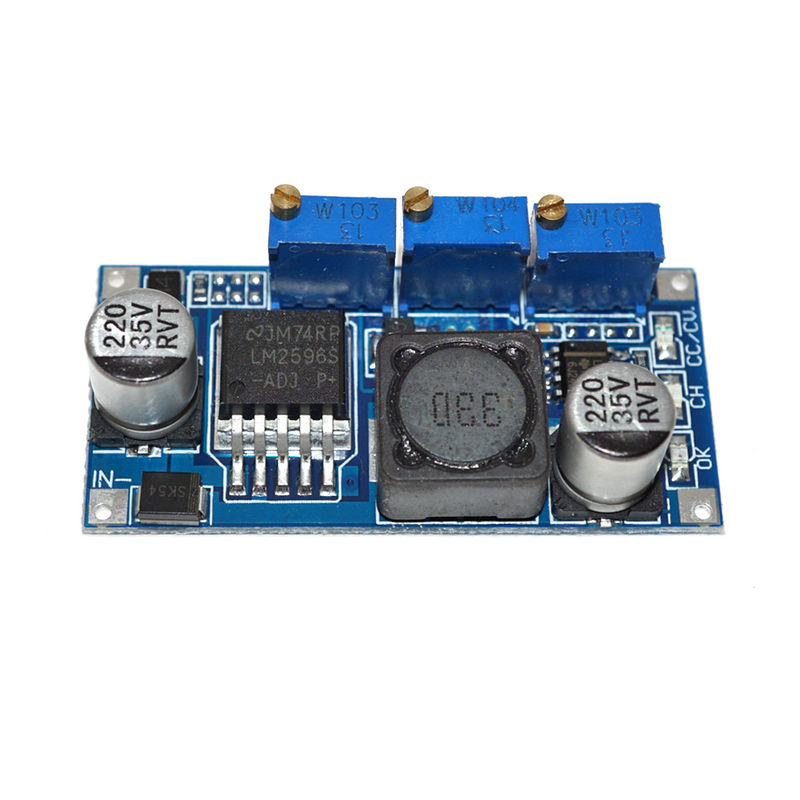

Ρεύμα-συνεχές ρεύμα βήμα - κάτω από τους αισθητήρες ενότητας ενότητας LM2596 δύναμης για Arduino 7V-35V σε 1.25V-30V 3A

Ρεύμα-συνεχές ρεύμα βήμα - κάτω από την ενότητα 7V-35V ενότητας LM2596 δύναμης σε 1.25V-30V 3A

Περιγραφή:

Τάση εισαγωγής: 5-35V
Εκτιμημένο ρεύμα παραγωγής: 3A
Τάση παραγωγής: Συνεχώς διευθετήσιμος από 1,25 Β σε 30V

Η τάση εγκατάλειψης: 1.5V, λόγω της μείωσης της ενότητας, προκειμένου να εξασφαλιστεί το στήριγμα παραγωγής. Παρακαλώ κρατήστε την ελάχιστη διαφορά πίεσης 1.5V.

Αυτό το προϊόν με το σταθερό τρέχοντα δείχνοντας λαμπτήρα δαπανών, ο λαμπτήρας δεικτών δαπανών, τρέχων διευθετήσιμος εξαιρετικά μικρός όγκος λαμπτήρων.

Μέγεθος: 48mm (λ) *24mm (W) *11.4mm (υψηλό), μην περιέχοντας το ποτενσιόμετρο (συμπεριλαμβανομένου του ύψους 13mm ποτενσιόμετρων).

Φύση ενότητας: Μη απομονωμένο ελάττωσης σταθερό ρεύμα. Σταθερή ενότητα τάσης (βιογραφικό σημείωμα των CC). Ενότητα χρέωσης.

Πεδίο της εφαρμογής: Σταθερή τρέχουσα κίνηση των οδηγήσεων υψηλής δύναμης, μπαταρία λίθιου που φορτίζουν (συμπεριλαμβανομένου σιδηροηλεκτρικού), 4V, 6V, 12V, 14V, δαπάνη μπαταριών 24V, NiCd και δαπάνη μπαταριών NiMH (μπαταρίες), ηλιακά πλαίσια και γεννήτριες αέρα.

Τάση παραγωγής:

1.Adjustable συνεχώς (1.25-30V διευθετήσιμο)

2.Requires σταθερή παραγωγή (μεταξύ της αυθαίρετης επιλογής 1.25-30V).

Διευθετήσιμος τρόπος: Συνδέστε την ισχύ σωστά (7-35V), και ελέγξτε έπειτα το πολύμετρο χρήσης τάσης παραγωγής, και τα ποτενσιόμετρα (γενικά, δεξιόστροφη ώθηση στροφής, αντίστροφη στο buck).

Τάση παραγωγής: Συνεχώς διευθετήσιμος (κανονισμός φορτίων 1.25-30V).

Μέγιστο ρεύμα παραγωγής: 3A, (περισσότερο από 15W εγκαθιστούν τα πτερύγια παρακαλώ).

Ρεύμα λαμπτήρων στροφής: η σταθερή τρέχουσα αξία * (1% - 100%), ο τρέχων και σταθερός τρέχων σύνδεσμος αξίας λαμπτήρων στροφής, όπως η σταθερή τρέχουσα αξία είναι 3A, ρεύμα λαμπτήρων στροφής καθορισμένο 0,1 φορές της σταθερής ροής (0.1*3A=0.3A), όταν η αξία του σταθερού τρέχοντος κανονισμού σε 2A, κατόπιν στροφή το ρεύμα λαμπτήρων είναι 0,1 φορές της σταθερής ροής (0.1*2A=0.2A).

Η τάση εγκατάλειψης: 2V

Δύναμη παραγωγής: Φυσική ψύξη 15W

Αποδοτικότητα: 92% (μέγιστο 92% (όσο υψηλότερη η τάση, η υψηλότερη αποδοτικότητα)

Κυματισμός παραγωγής: εύρος ζώνης 20M (μόνο για την αναφορά)

Παραγωγή 5V 3A 60mV εισαγωγής 12V (MAX)

Θερμοκρασία εργασίας: βιομηχανικός βαθμός (- 40 ℃ σε +85 ℃) (η περιβαλλοντική θερμοκρασία υπερβαίνει 40 βαθμούς, παρακαλώ μειώστε τη χρήση δύναμης, ή για να ενισχύσει διαλύστε τη θερμότητα).

Πλήρης θερμοκρασία: 45 ℃

Το no-load ρεύμα: χαρακτηριστικό 10mA (12V 4.2V)

Ποσοστό κανονισμού φορτίων: + 1%

Ποσοστό κανονισμού τάσης: 0,5%

Η ταχύτητα δυναμικής απάντησης: 5% 200uS

Δείκτης: Το σταθερό φως δεικτών ροής είναι κόκκινο, το φως χρέωσης είναι κόκκινο, αφότου το χρεώνοντας φως δεικτών είναι μπλε.

Προστασία βραχυκυκλώματος παραγωγής: Ναι, σταθερό ρεύμα (που θέτει την αξία του σταθερού ρεύματος).

Σύνδεση: Το καλώδιο μπορεί ενωμένος στενά στο PCB άμεσα.

Μέθοδοι φόρτισης μπαταριών:

1. Καθορίστε το ρεύμα τάσης και φόρτισης επιπλεόντων σωμάτων ότι πρέπει να φορτίσετε την μπαταρία και την τάση εισαγωγής της ενότητας.

2. Το διευθετήσιμο σταθερό ποτενσιόμετρο, η τάση παραγωγής είναι ρυθμισμένο σε περίπου 3V.

3.Use το τρέχον ρεύμα βραχυκυκλώματος παραγωγής μέτρησης φραγμών πολυμέτρων 10A, εν τω μεταξύ που ρυθμίζει το σταθερό τρέχον ποτενσιόμετρο για να κάνει το ρεύμα παραγωγής φθάνει στην προκαθορισμένη τρέχουσα αξία.

4.The η χρέωση στο λαμπτήρα στροφής της τρέχουσας προεπιλογής είναι 0,1 φορές της χρέωσης του ρεύματος (τρέχουσα αξία). Εάν χρειάζεστε, ρυθμίστε το τρέχον ποτενσιόμετρο λαμπτήρων στροφής παρακαλώ (γενικά μην ρυθμίστε).

5. Διευθετήσιμο σταθερό ποτενσιόμετρο για να κάνει την τάση παραγωγής στη να επιπλεύσει τάση δαπανών.

6.Connect μπαταρία, για να προσπαθήσει (1, 2, 3, 4, 5 βήματα είναι η δύναμη εισαγωγής ενότητας, no-load παραγωγής που δεν συνδέεται με την μπαταρία).

Σταθερές τρέχουσες οδηγώντας μέθοδοι χρήσης οδηγήσεων:

1. Καθορίστε ότι πρέπει να οδηγήσετε τις οδηγήσεις λειτουργείτε την τρέχουσα και μέγιστη τάση εργασίας.

2. σταθερό ποτενσιόμετρο κανονισμού 2, η τάση παραγωγής είναι ρυθμισμένα σε 3V.

3.Use το τρέχον ρεύμα βραχυκυκλώματος παραγωγής μέτρησης φραγμών πολυμέτρων 10A, εν τω μεταξύ που ρυθμίζει το σταθερό τρέχον ποτενσιόμετρο για να κάνει το ρεύμα παραγωγής φθάνει στο λειτουργούν ρεύμα των οδηγήσεων.

4.Adjustable σταθερό ποτενσιόμετρο για να κάνει την τάση παραγωγής στη μέγιστη τάση εργασίας των οδηγήσεων.

5.Connected των οδηγήσεων, δοκιμάστε τη μηχανή δοκιμής. (1, 2, 3, 4 βήματα είναι η δύναμη εισαγωγής ενότητας, no-load παραγωγής που δεν συνδέεται με τους λαμπτήρες των οδηγήσεων).
